RTLS(Real-Time Location System)는
실시간으로 사람, 장비, 자산의 위치를 정확하게 파악하여
산업 현장, 병원, 물류 창고 등 실내 공간에서 발생하는 다양한 문제를 해결합니다.
이제 단순한 위치 파악을 넘어 보이지 않던 공간을 정확하게 관리하여 보안, 안전, 생산성 향상을 극대화하세요.
IndoorPlus+ RTLS는 다음과 같이 변화시킵니다.
자재 & 창고관리
자재 실시간 파악
창고 선입선출관리
공정 프로세스 최적화
공정별 소요시간 체크
작업자 동선 최적화
작업자 안전관리
작업자 생체정보
위험통보 & 사전예방
출입통제보안
방문자 추적
출입 인원 계수
게이트웨이
People & Object
BLE + GPS + LoRa 통합 위치 측위 센서 태그
9축 + 진동감지 상황인지 센서 태그

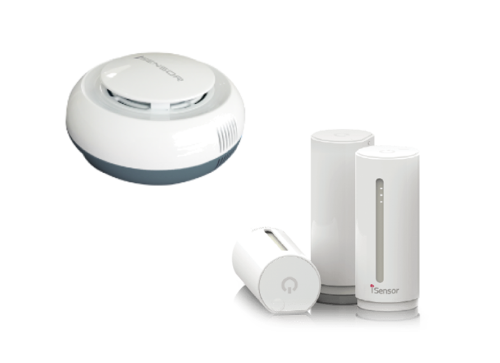

온습도 및 가스 및 환경 감지 센서 태그
핵심 소프트웨어 IndoorPlus+RTLS
센서 데이터 수집/실내외 연속 트래킹
위치측위/저전력제어알고리즘
신호노이즈제어/통신품질 알고리즘
RESTfulAPI
기업 내 기간계 시스템 3rd Party Service
GIS MAP 기반
모니터링 시스템
(응용 소프트웨어)
01
차별화된 특장점
BETTER
Accuracy : 1~2m 내외
실내외 연속 트래킹 : 블루투스+LPWAN 융합기술
스마트센싱(Smart Sensing) : 사물의 상태 인지
마이크로지오펜스(Micro Geofences) :
2m*2m 인지
확장성(Scalability) : 추가 디바이스 구매 및
Deploy 용이
지능형 상황인지 기반의 분석&리포트
(Intelligent Analytics & Dashboard) :
Location + Sensor + Status를 결합하여
상황인지(Context Awareness) 서비스 제공
FASTER
클라우드 컴퓨팅(Cloud Computing) SaaS 제공 :
즉시 사용 가능
IndoorPlus+ Compatible Wi-Fi AP, CCTV,
USB BLE Scanner를 활용하여 기존 인프라에
신속하게 적용 가능
Just Install and Go
( 사전 준비 완료 이후 24시간 이내 동작)
핵심 USE CASE에 대해서는 END TO END
일원화를 통한 패키지화로
Ready to Service 실현
MORE COST EFFECTIVE
고객 상황에
맞는
라이선스 정책
1) 패키지 솔루션형(On-Premise)
2) SaaS 형
3) Bundle (pre-integration)형 : Wi-Fi AP, CCTV의 IoT Feature와 결합
높은 패키지化 및 연계 인터페이스
(SDK&REST API): 커스터마이징이나
연동비용이 최소화
Pre-Integration & Bundle化 정책으로
고객의 입장에서 한번의 인프라 비용으로 IoT

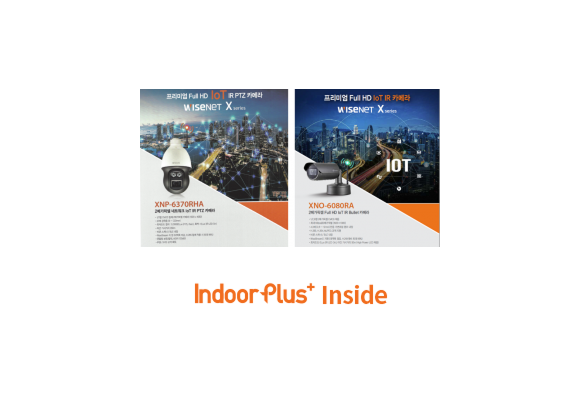

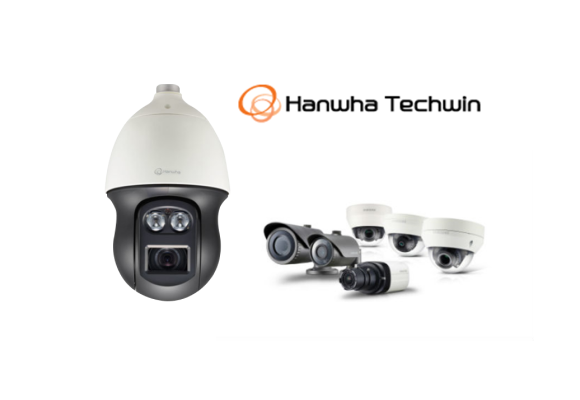

시스템 구축이 가능하여 TCO 절감 (ex: 삼성전자 IoT Sensor AP 와 IndoorPlus+ 번들상품, 한화테크윈 IoT CCTV와 IndoorPlus+ RTLS 번들 상품)
전용 BLE Gateway의 경우 1개의 물리적
Gateway로 8개의 논리적 Scanner 구축 효과를
달성할 수 있어 고객 입장에서 HW 구매 및
설치 비용 최소화
02
IndoorPlus+ RTLS Hardware
IndoorPlus+ RTLS 솔루션은 전용 하드웨어와 호환 하드웨어를 모두 지원합니다.
단, 전용 하드웨어와 함께 사용되면 최고의 성능을 발휘합니다.
IndoorPlus+
8 Port BLE Gateway

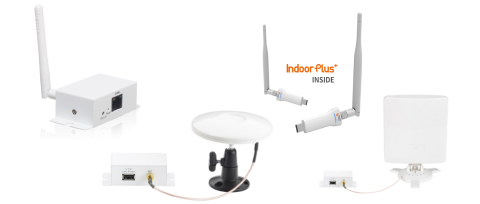

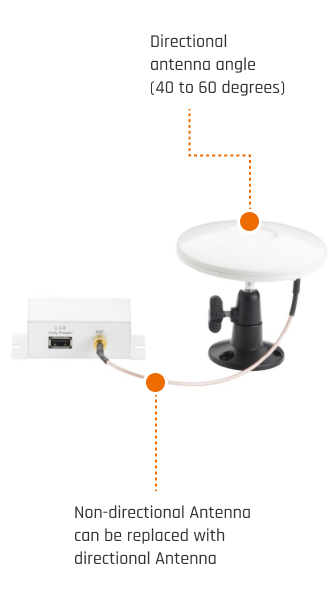

용도에 맞는 BLE Scanner

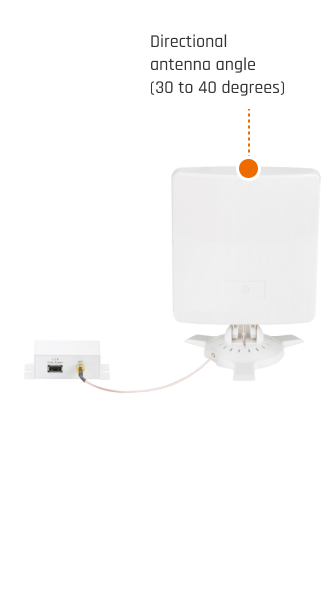

BLE Scanner의 안테나는 다양한 타입이 될 수 있으며,
지향성 안테나 등으로 고체 가능
Total 8 Scanners supported
by each 1 gateway
Up to 300m
through UTP Cable (Cat 5 or 6)

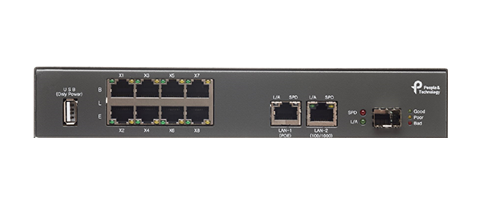

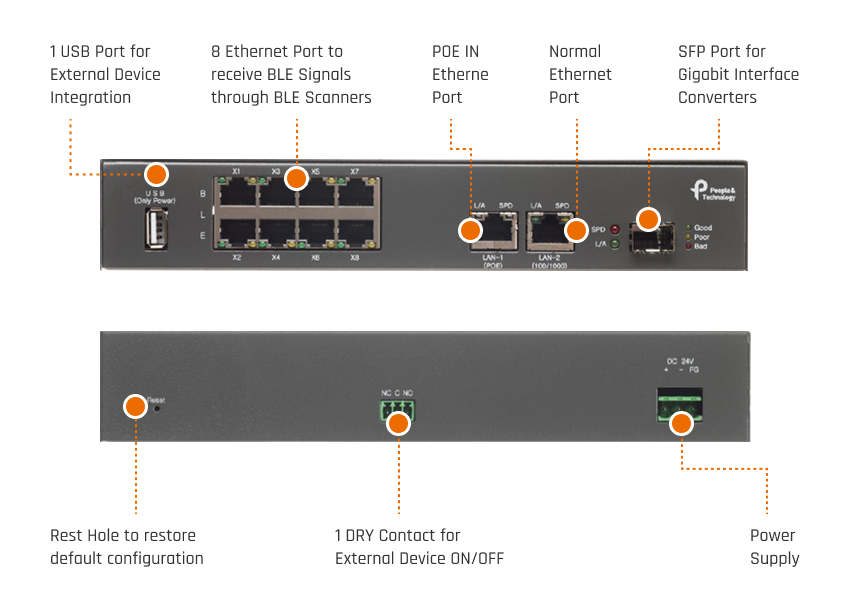

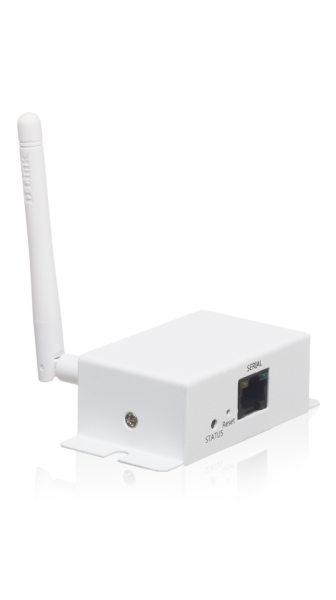

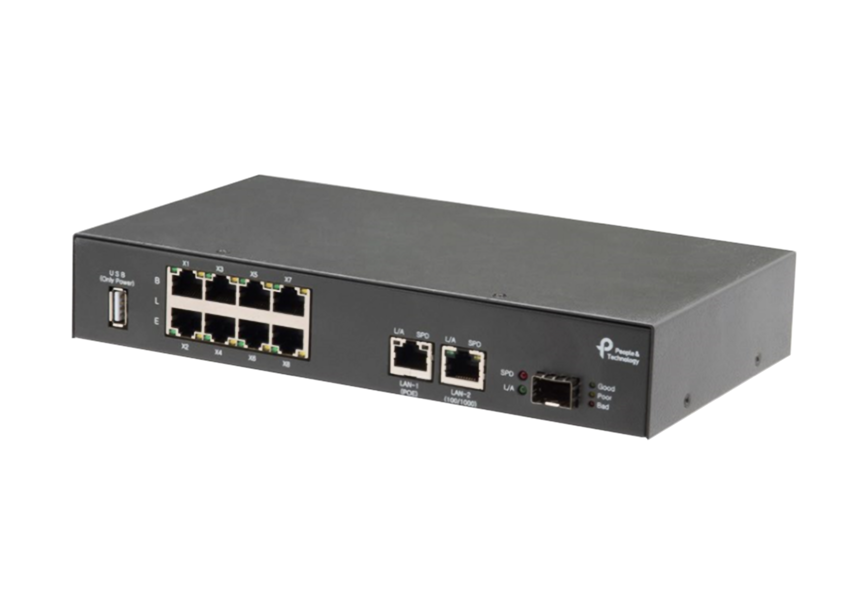

IndoorPlus+ BLE Gateway (IP-BG-8P)
주요 기능
BLE Scanner를 통해 BLE 태그의 신호를 수집
집된 BLE TAG 신호 선처리, 로드 밸런싱 등의 작업 후
IndoorPlus+ 서버로 송신
게이트웨이 자체가 PoE로 전원을 공급 받음 (별도 220V 전원
공급도 지원)
게이트웨이 자체가 PoE 스위치 역할로 BLE Scanner에 전원
공급
효용성 및 장점
1개의 게이트웨이가 확장된 8개의 BLE 스캐너의 신호를 통합
처리할 수 있어, 전체 하드웨어 비용 감소
UTP Cable을 통해 전원 공급 및 MAX 300m 까지 연결하여,
다양한 공간구조에 최적화
지향성 안테나 등 용도에 맞는 다양한 Antenna 타입을 손쉽게
교체하여 최적화된 RTLS 제공
별도의 비콘 신호 송신기 역할도 수행
설치 장소
TPS(Telephone Pipe Shaft), EPS (Electronic Pipe Shaft)
ROOM, 네트워크 랙에 설치

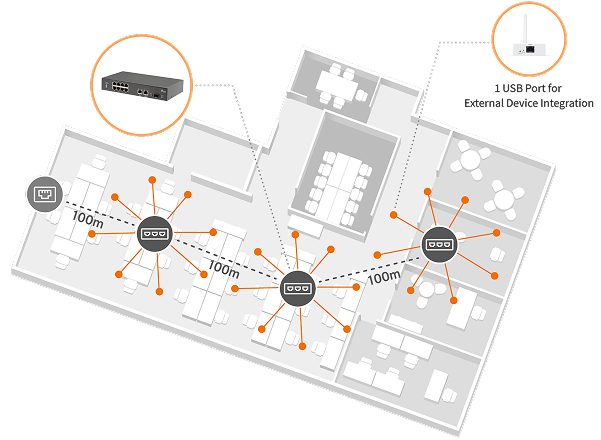

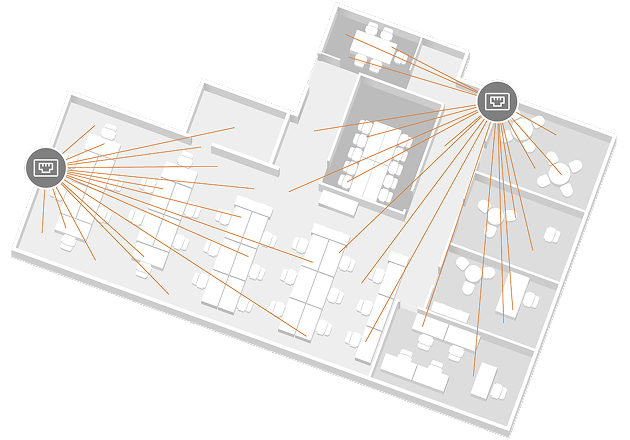

IndoorPlus+ 8 Port BLE Gateway 1개의 PoE 포트에서 공급되는 전원으로 Gateway와 스캐너의 역할을 수행할 수 있습니다.
따라서 1개의 PoE 포트로 최대 24개의 BLE Scanner를 연결할 수 있습니다. 혁신적인 공사비 절감이 가능합니다.
Before
전체적인
케이블 비용을
줄일수 있다
After
04

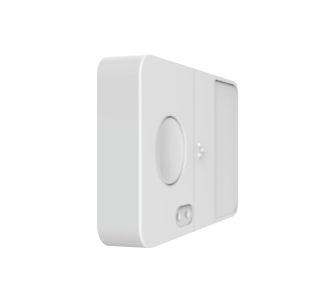

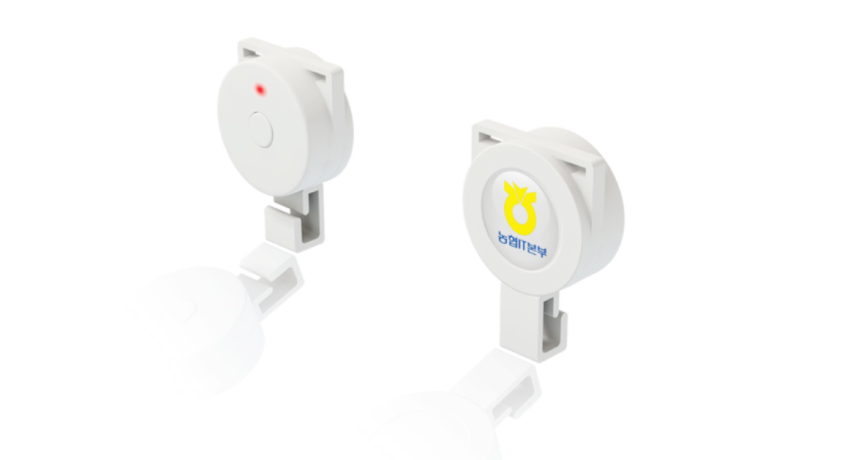

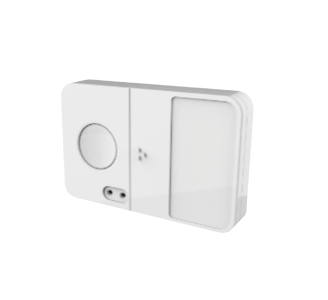

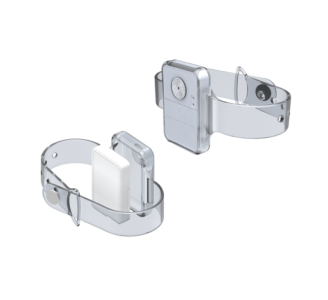

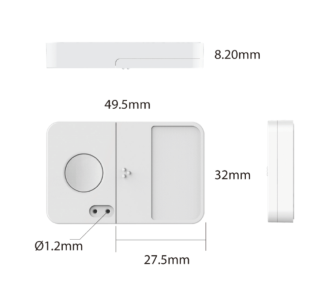

전용 BLE TAG

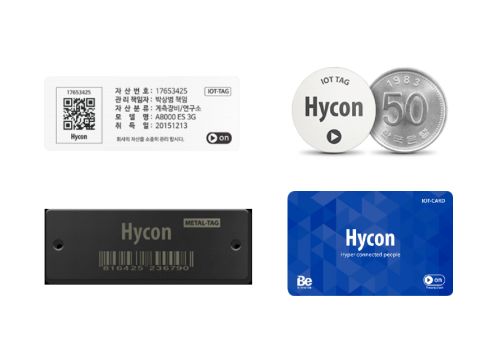

IndoorPlus+ RTLS 솔루션과 같이 사용되는 BLE TAG는 iBeacon 호환 비콘, 전용 프로토콜 비콘 등 여러 비콘과 호환되어서 사용됩니다.
단, 아래의 두개의 TAG 비콘은 피플앤드테크놀러지에서 직접 제작하여 그 성능이 검증된 전용 BLE TAG 입니다.
BLE TAG의 경우는 전용 하드웨어와 호환 하드웨어의 성능의 차이가 그리 크지는 않습니다.

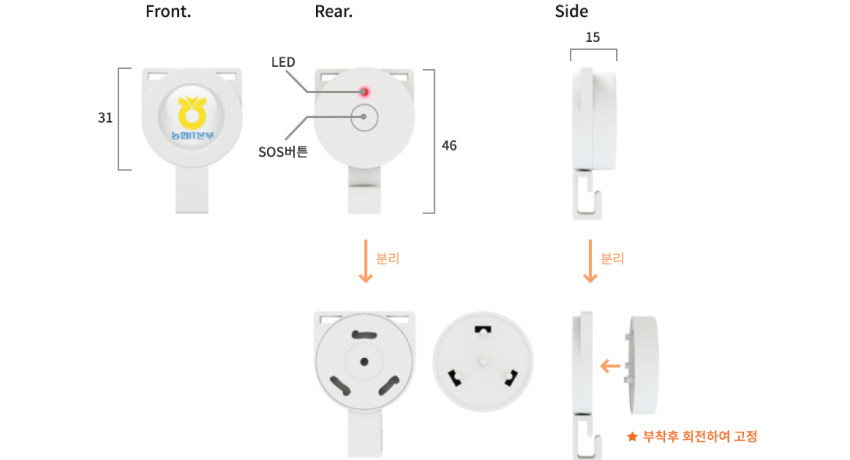

Protocol
Bluetooth 4.2 (기존 상용 주파수 간섭 없음)
Size
46mm x 15mm, 지름 31mm
무게
50g 이내
신호 도달 거리
~70m ( +5dBm, Normal condition setting, Open environment)
배터리
CR 2450 1개 ( 패키지 포함 : 600mAh, 1년 유지), 신호 주기 1초 기준
Chipset
TI CC2640 (*Bluetooth 5 ready)
인증
KC 인증 3월 예정
내구성 보장 기간
배터리 소모를 제외하고는 반영구적 (납품 후 1년 이내 파손 시 무상 교체)
선정 BLE TAG의 차별화 기능

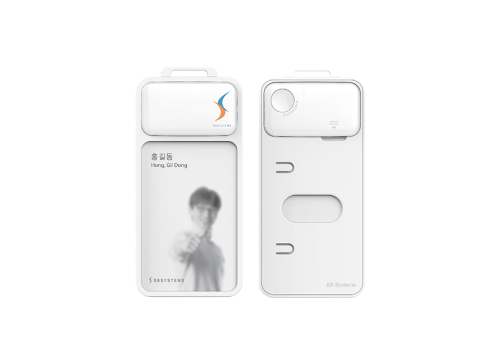

기존 RF Card 출입증에
대해서 Clip 방식으로
공동 활용
SOS 버튼을 통한
작업자 위험, 안전 호출
(비상시 구조 요청)
LED 램프 제공
(배터리 잔량 표시
및 SOS 상태 값)
가벼운 무게
(작업 환경 고려)
별도 클립으로
벨트, 작업복 등
탈착 가능
05

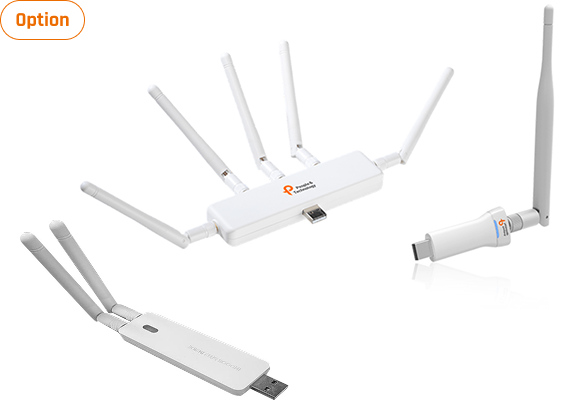

Plug and Go 하드웨어
피플앤드테크놀러지의 USB 타입 BLE 스케너/게이트웨이는 무선 Wi-Fi AP, CCTV와 같은 고객의 기존 인프라를 활용하여
손쉬운 설치가 가능하여 설치 및 공사에 소요되는 비용과 시간을 획기적으로 절감할 수 있습니다.
IoT Game Changer
Easy to Install
Fast Deploy
Cost Effective

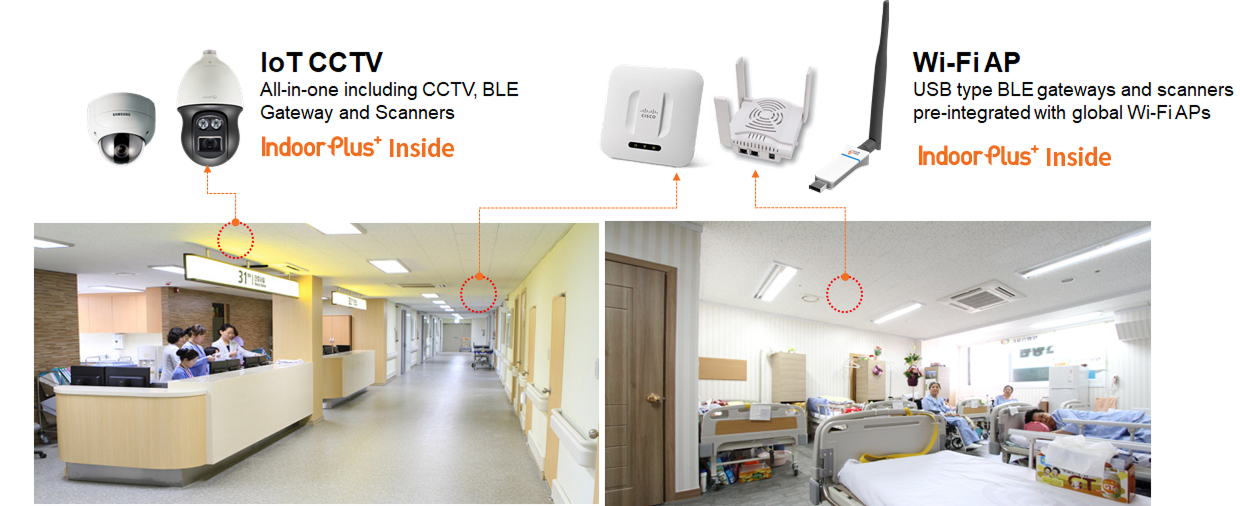

IndoorPlus+ RTLS 솔루션과 같이 호환되어 사용되는 USB 타입의 BLE Scanner / Gateway는
Wi-Fi AP, CCVT, 전기 콘센트와 같이 고객 사이트에 기 설치된 인프라를 그대로 활용할 수 있고,
음영지역에 한해서만 추가적으로 IndoorPlus+ Gateway를 설치하면 되어, 고객의 총 TCO를 크게 절감할 수 있는 장점이 있습니다.
06
Plug and Go

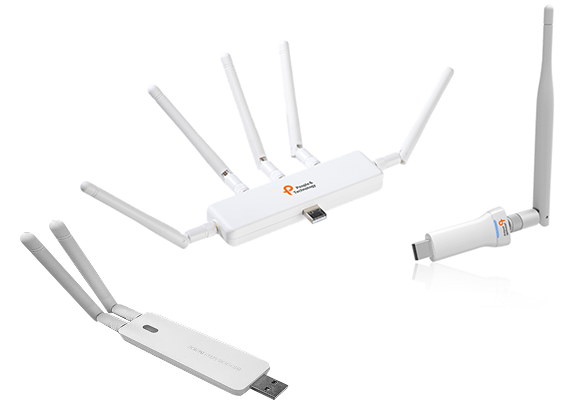

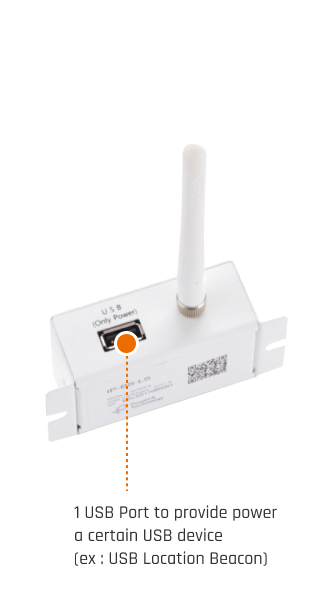

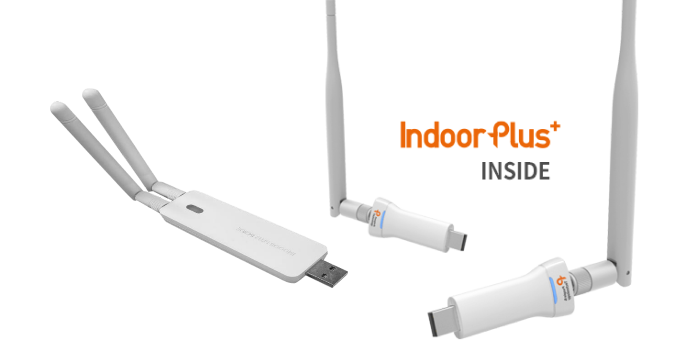

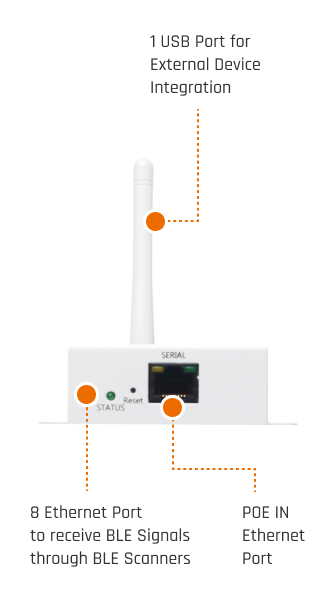

IndoorPlus+ USB Type BLE Scanner / Gateway
IndoorPlus+ INSIDE
Wi-Fi AP, CCVT 등 기존 인프라 활용이 가능한 USB 타입 BLE Gateway와 Scanner로,
주요 글로벌 Wi-Fi 무선 AP 호환성 테스트 완료 (Cisco, HP Aruba, Ruckus, Samsung,
Aerohive, Huawei)
주요기능
BLE Advertising
BLE Scanning
WIFI Connectivity
USB enabled Power
07
Compatible and Compliant
호환성 테스트 완료로 안정적인 운용 가능한
글로벌 Wireless AP

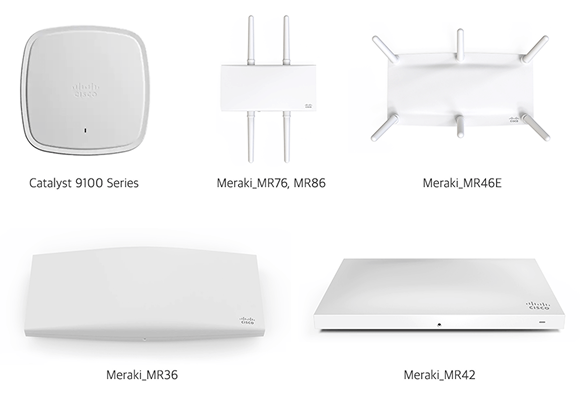

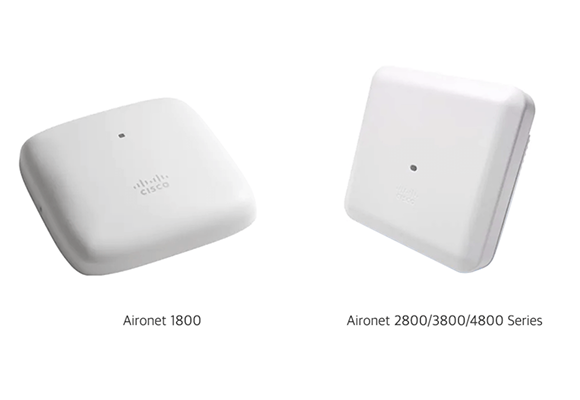

Cisco API Type
심전도, 혈압 등의 비호환 추가 센서 데이터를 수집하기 위해 USB 포트가
있는 모델에서는 Plug-n-Play Type으로 구축하기도 합니다.
+ 위치 정보 갱신 주기가 빨라서, Delay Time이 2~3초 이내임.
+ 다양한 센서 정보를 제공(온습도, 공기질, 체온, 심박, 혈압, 신장계등)
– 일반적으로 선호하지 않는 클라우드 controller방식 및 연간 라이선스
HP Aruba API + Plug-n-Play Type
2가지 방식 모두 지원
심전도, 혈압 등의 비호환 추가 센서 데이터를 수집하기 위해, Plug-n-Play
Type으로 구축하기도 합니다.

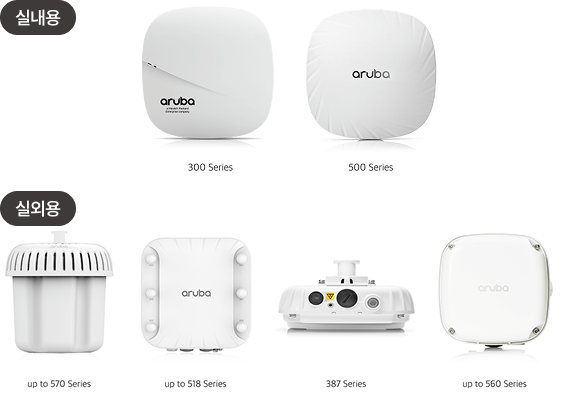

HP Aruba 300, 310, 320, 330 Series
HP Aruba 500, 510, 530, 550 Series
HP Aruba Outdoor 318, 360, 370, 387 Series
지원모델
지원방식
장단점 비교
300, 310,320,330 Series
500,510,530,550 Series
318, 360, 370, 387 Series
API 제공 방식 : 2가지 형태의 연동 방식 지원
– Https 연동방식 : 보안(High), 연동(Easy), 속도(Medium)
– Web-Socket 연동방식 : 보안(High), 연동(Difficult), 속도(Fast)
Plug-n-Play 방식
API 제공 방식
+ 연동API방식에 따라, 위치 정보 갱신 주기 설정 가능
+ 위치 정보 갱신주기 Delay 2~3초 이내
+ OS8.8 버전 업그레이드시 다양한 센서 정보를 제공(온습도, 공기질, 체온, 심박, 혈압, 신장계등)
+ 일반적으로 선호하는 구축형 + 별도 무선랜 벤더의 라이선스 비용 없음
– 연동지원을 위한 별도 개발
Plug-n-Play 방식
+ Plug-n-Play방식은 전용 Gateway를 사용하여, 무선랜 벤더와 상관없이 동일한 기능 및 성능 제공
+ 위치 정보 갱신 주기가 빨라서, Delay Time이 2~3초 이내
+ 다양한 센서 정보 제공(온습도, 공기질, 체온, 심박, 혈압, 신장계등)
+ 별도 무선랜 벤더에서 라이선스 구매가 필요 없음
– AP전원 지원을 위한, POE+스위치 구매 비용 발생
– 별도 전용 BLE스캐너 구매 비용 발생
저희 IndoorPlus+는 Aruba Edge Partnership을 통한 전략적 제휴로 USB 스캐너 등의 물리적인 하드웨어 인터페이스 없이 Aruba AP 대부분의 모델들과의 내부적인 연계동작 및 관련 기술
인증이 완료되어 있습니다.
더 상세한 내용이 궁금하시다면 sales@pntbiz.com으로 연락 주세요.

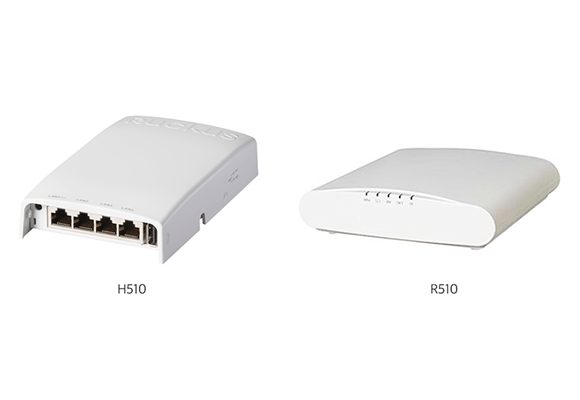

Ruckus Indoor Wireless AP
Ruckus H510, R510
Samsung API Type
Wi-Fi AP + BLE Gateway + Scanner All-in-One
추가 하드웨어 구성이 필요 없는 IoT 기능 내장
Samsung Plug-n-Play Type
Samsung Wi-Fi AP + People & Technology’s USB type BLE Scanner / Gateway
지원모델
지원방식
장단점 비교

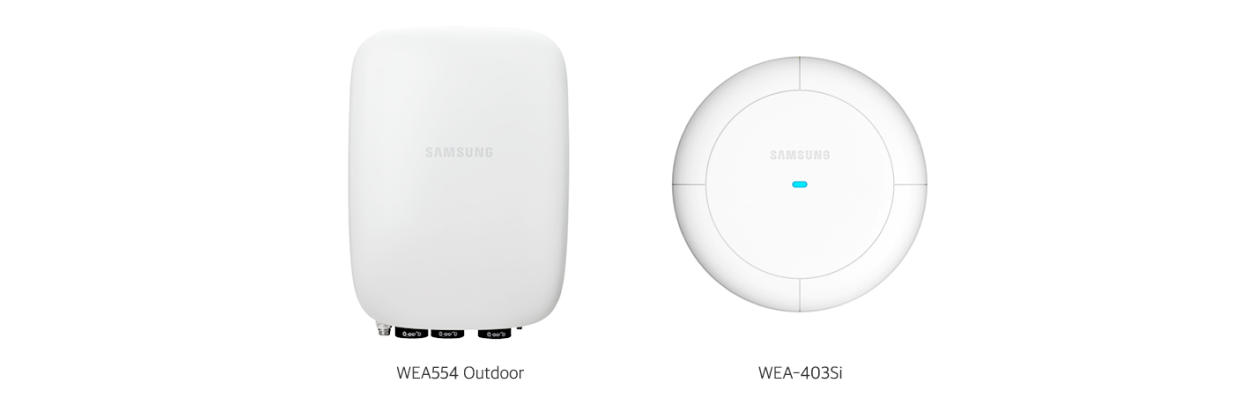

WEA-403Si, WEA-554i/d
API 제공 방식 : Controller에서 연동 방식 API제공
+ 위치 정보 갱신 주기 Delay Time이 2~3초 이내
+ 일반적으로 선호하는 구축형
+ 별도 라이선스 비용 없음
+ Plug-n-Play 방식은 전용 Gateway를 사용하여 무선랜 벤더와 상관없이 기능 및 성능이 동일
– 센서 정보 미지원

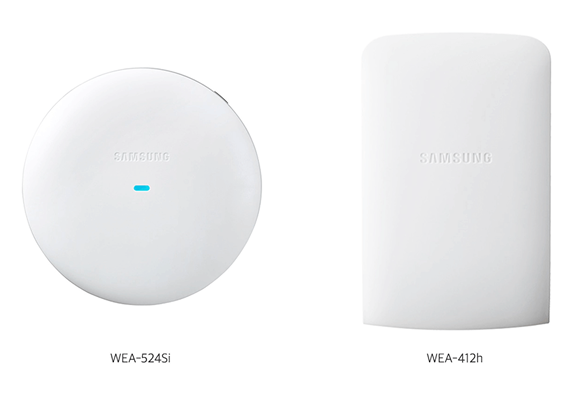

WEA-524i, WEA-412h
Plug-n-Play방식
+ Plug-n-Play 방식은 전용 Gateway를 사용하여 무선랜 벤더와 상관없이 기능 및 성능이 동일

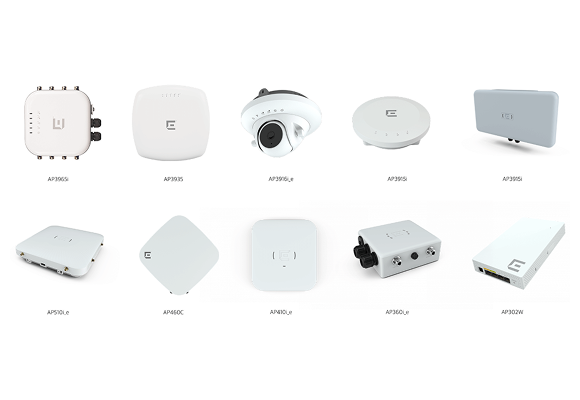

Extreme Wireless AP (formerly AEROHIVE NETWORKS)
심전도, 혈압등의 비호환 추가 센서 데이터를 수집하기 위해, Plug-n-Play
Type으로 구축하기도 합니다.
